HD7Q41X型全液控止回蝶閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們為您提供全套工程閥門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
產品概述
本蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統。
用途
本蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統，其功能事以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥）
特點
1、HD7Q41X型全液控止回蝶閥控制部分采用了全液控形式，以蓄能器取化了重錘部分，減小了能量損耗，傳動機構得到簡化，占具空間笑，與 一般型蝶閥相近。安裝方便 ，即課左、右臥式安裝，也可以立式安裝。
2、該閥裝在泵后，可代替閘閥（蝶閥）和止回閥兩臺閥門。且流阻系數小，大口徑蝶閥流阻系數只比閘閥略高。因此，該類閥門為節能產品。
3、HD7Q41X型閥關閉時，可以根據管道系統的特性或用戶要求調整快、慢關段的時間和切換角度，從而達到消除或減小水錘，保護系統作用。
4、如所有行程開關都采用電感式接近開關，移除液壓站，防護等級可達IP67。
主要技術參數
|
公稱通經（mm）
|
1400-2400
|
1200-2400
|
500-2400
|
500-2400
|
500600
|
|
|
公稱壓力（MPa）
|
0.25
|
0.6
|
1.0
|
1.6
|
2.5
|
|
|
試驗壓力
|
強度試驗
|
0.375
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.275
|
0.66
|
1.1
|
1.76
|
2.75
|
|
|
適用介質
|
水
|
|||||
|
適用溫度（℃）
|
≤80℃
|
|||||
|
介質流速
|
3m/s
|
|||||
主要零部件材料
|
零件名稱
|
材料
|
|
閥體、蝶板
|
灰鑄鐵、球墨鑄鐵、碳素鋼
|
|
閥軸
|
不銹鋼
|
|
密封圈
|
不銹鋼、NBR
|
|
填料
|
NBR
|
執行標準
|
制造標準
|
JB/TB527-97、GB/T 12238-89
|
|
法蘭標準
|
GB/T 17241。6998、GB2555-2556-81
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|

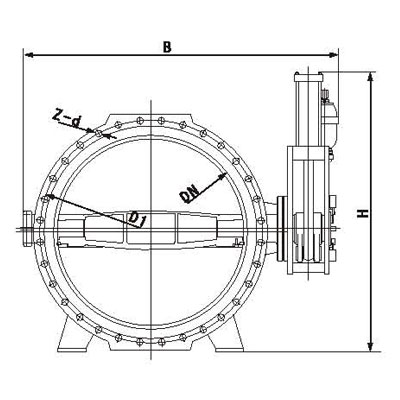

HD7Q41X-6/10/16全液控止回閥蝶閥主要外形連接尺寸
|
DN
|
PN
|
D
|
D1
|
B
|
L
|
A
|
B
|
H
|
|
500
|
1.0
|
670
|
620
|
43
|
229
|
720
|
1650
|
1360
|
|
600
|
1.0
|
780
|
725
|
48
|
267
|
720
|
1730
|
1390
|
|
700
|
1.0
|
895
|
840
|
54
|
392
|
720
|
1800
|
1445
|
|
800
|
1.0
|
1015
|
950
|
58
|
318
|
720
|
1870
|
1485
|
|
900
|
1.0
|
1115
|
1050
|
61
|
330
|
720
|
2070
|
1865
|
|
1000
|
1.0
|
1230
|
1160
|
67
|
410
|
755
|
2165
|
1930
|
|
1200
|
1.0
|
1455
|
1380
|
65
|
470
|
905
|
2265
|
2030
|
|
1400
|
1.0
|
1675
|
1590
|
68
|
530
|
905
|
2665
|
2270
|
|
1200
|
0.6
|
1405
|
1340
|
65
|
470
|
755
|
2365
|
2025
|
|
1400
|
0.6
|
1630
|
1560
|
68
|
530
|
755
|
2665
|
2270
|
|
1600
|
0.6/0.25
|
1830
|
1760
|
68
|
600
|
905
|
2940
|
2380
|
|
1800
|
0.6/0.25
|
2045
|
1970
|
70
|
670
|
905
|
3325
|
2470
|
|
2000
|
0.25
|
2265
|
2180
|
54
|
760
|
905
|
3660
|
2370
|
|
2200
|
0.25
|
2475
|
2390
|
60
|
840
|
1123
|
4325
|
2940
|
|
2400
|
0.25
|
2685
|
2600
|
62
|
910
|
1123
|
4530
|
3000
|
產品尺寸
