電動偏心半球閥
- 閥門型號：PQ940F，PQ940H
- 通徑規格：DN15～DN300
- 結構形式：偏心半球芯
- 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
- 公稱壓力：PN10、PN16、PN25、PN40
- 適用溫度：-20℃～450℃
- 應用范圍：含纖維、微小固體顆粒及料漿，粘性流體
- 產品特點：啟閉無摩擦，使用壽命長，轉動靈活，應用范圍廣泛
電動偏心半球閥簡介：
電動偏心半球閥原理：
電動偏心半球閥是一種結構形式類似于三偏心硬密封蝶閥的新型球閥品種，其啟閉件取自球體的一部分，當球閥在開關的過程中，球體與閥座密封面之間不再接觸，不會產生摩擦和卡阻，減少了密封件的磨損，很大程度上提高了閥門的使用壽命。電動偏心半球閥密封面上的密封力是逐漸增加的，即球體與閥座由完全脫離到接觸，是逐漸增大密封比壓直至完全密封，反之亦然，這就大大改善了以往傳統球閥的密封狀態和密封效果。
電動偏心半球閥特點：
1、此閥門屬于電動硬密封球閥，具有較強的耐磨性和防腐蝕性能，并可根據使用介質及工況要求不同，選用不同的閥座密封面材料，達到不同的密封效果。
2、PQ940H電動偏心球閥的獨特V型切口具有剪切的特殊作用，在閥門關閉的過程當中，可將介質中的殘留雜物切斷，特別適用于含纖維、微小固體顆粒及料漿等介質。
3、電動偏心球閥在開啟和關閉的過程中，球體瞬間脫離閥座密封面，相互之間無任何接觸，減少了球體和閥座之間的摩擦與磨損，提高了閥門的使用壽命，并且具有扭矩小，轉動靈活等特點。
4、球閥在開啟或全閉時，球體和閥座密封面與介質完全隔離，介質通過時，不會產生閥門密封面的侵蝕。
電動偏心半球閥技術參數：
電動偏心半球閥技術參數：
| 公稱通徑 | DN15～DN300(MM) |
| 公稱壓力 | PN1.0、1.6、2.5、6.4MPa |
| 連接形式 | 對夾式、法蘭連接 |
| 結構形式 | 偏心旋轉閥 |
| 動作范圍 | 0-90度 |
| 閥體材質 | 碳鋼WCB、不銹鋼304、不銹鋼316，316L |
| 泄露量Q | 軟密封VI級、硬密封IV級 |
| 開關時間 | 5秒-30秒-60秒（可根據要求定制） |
| 流量特性 | 近似等百分比 |
| 電源電壓 | AC220V、AC380V、DC24V（其它可定制） |
| 作用形式 | 開關型(開關兩位切斷)、智能調節型(4～20mA信號控制) |
電動偏心半球閥原理：

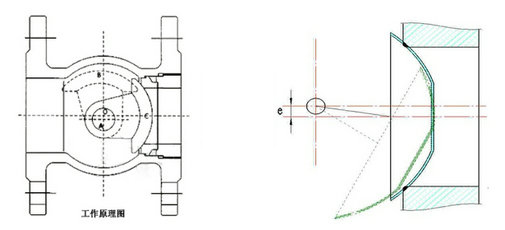

電動偏心半球閥的閥瓣形狀像一個半球體，閥瓣開關的行程為0-90度，但閥瓣的旋轉中心（閥軸）與閥座的中心（閥體或管路中心）有一個偏心，使得球閥在開啟或關閉時球體能馬上脫離閥座密封面，不會與之存在接觸或摩擦，減少了磨損，這樣的結構形式與三偏心蝶閥的密封和運動原理有很大的相似之處的，因此有人稱偏心半球閥不是球閥，更像是一種球形閥瓣的蝶閥。
