AUTOMATIC CONTROL VALVE

自控閥門

專業為客戶提供全套系列的流體自控閥門解決方案
氣動球閥
您的位置: 產品中心 > 氣動球閥 > 氣動Y型三通球閥

氣動Y型三通球閥

  • 閥門型號:Q942F,Q942H
  • 通徑規格:DN50~DN250mm
  • 結構形式:Y型三通
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16、PN40、PN64
  • 適用溫度:-40℃~450℃
  • 應用范圍:石油、化工、發電、造紙、天然氣
  • 產品特點:實現各管道能夠得到很好、很順的切換
氣動Y型三通球閥概述:

Q942F/H氣動Y型三通球閥顧名思義即采用Y型流道形式,閥座為三面閥座,有相互成120°、135°二種閥體結構形式,根據需要實現對介質流向切換兩種工況。氣動Y型三通球閥的安裝形式多樣,可根據管路的布局選擇不同的外形進行安裝,流道平坦、流體阻力小,流通能力強,不會使介質停留在流道內部,實現各管道能夠得到很好、很順的切換,不會造成二次污染。

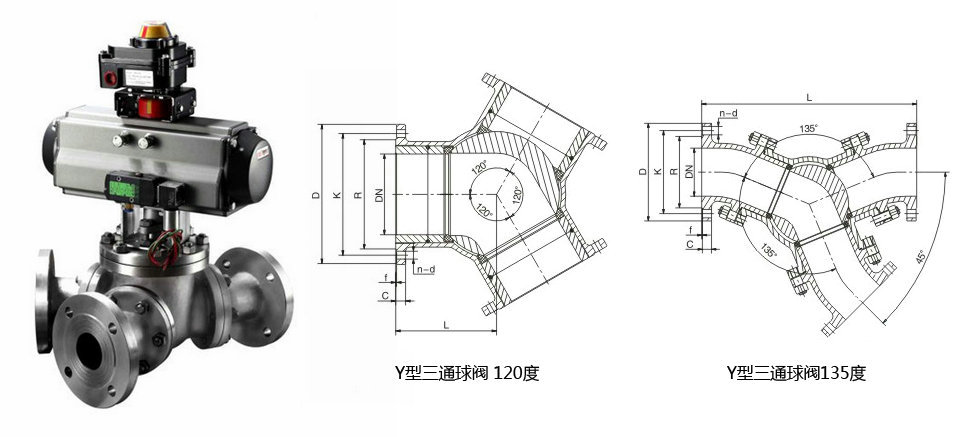

氣動Y型三通球閥結構圖

氣動Y型三通球閥應用:

氣動Y型三通球閥與閥座密封,根據工況不同,可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝,適用各種苛刻工況,軟密封適用200℃以下工況,硬密封碳鋼不超過425℃,不銹鋼不超過450℃。

氣動Y型三通球閥參數:


公稱通徑 DN50~DN250(mm)
公稱壓力 PN1.6、2.5、4.0、6.4MPa
連接形式 法蘭式
結構形式 Y型三通
驅動方式 氣源控制(壓縮空氣4-7bar)
使用溫度 -40℃~450℃
控制形式 開關型(開關兩位控制)、調節型(4~20mA信號)
閥體材質 碳鋼WCB、不銹鋼304、316、316L
密封材料 PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

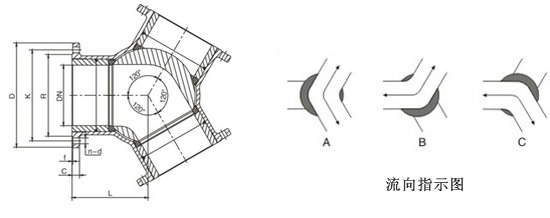

氣動Y型三通球閥流向圖

氣動Y型三通球閥可選功能:

驅動方式 壓縮空氣(可帶手輪)
供氣壓力 0.4-0.7mpa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式
單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL)
可選附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

上一產品: 氣動V型球閥
下一產品: 氣動保溫球閥
